电脑型号：华硕天选FA506

软件版本：Cinema 4D R19

系统：Windows 10 专业版

在三维模型作品中，决定其质量高低的，主要是按照模型面数多少，简单来说就是一个模型完成布线之后被分成了多少小块。一般来说，面数越多，模型精度也越高。布线对模型的细分曲面也是至关重要，如果布线不能遵守平均大小，四边面等规则，很有可能在细分后模型就会出现破面，变形等情况。而在3D打印，场景设计等场景中，模型的尺寸也是非常重要。今天就和大家介绍一下C4D如何查看模型布线，C4D如何查看模型尺寸的相关内容。

一、C4D如何查看模型布线

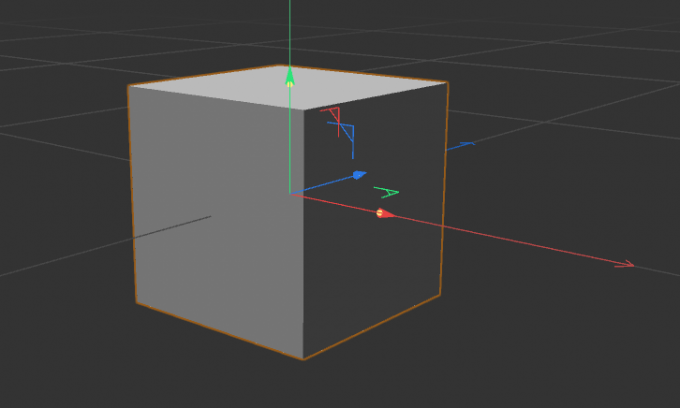

首先我们创建一个模型，可以清楚看到，在默认状态下，模型是没有线条分布的，如图所示。

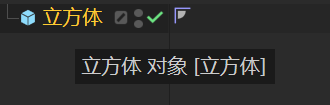

想要看到布线，我们点击模型图层，让它进入被选中状态。

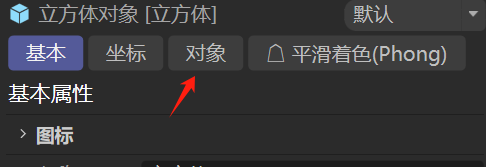

找到下面图层的参数设置，点击第三个对象。

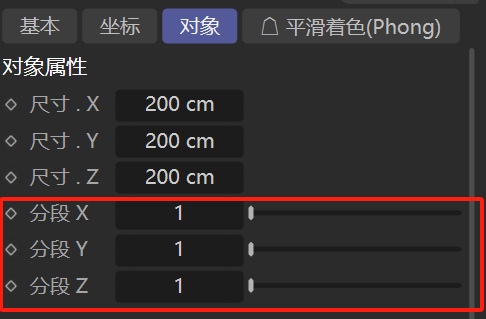

此时我们看到，下面有分段X，分段Y，分段Z。

这里我给每个方向4条分段。

但是在模型显示区，模型仍然没有布线的显示。

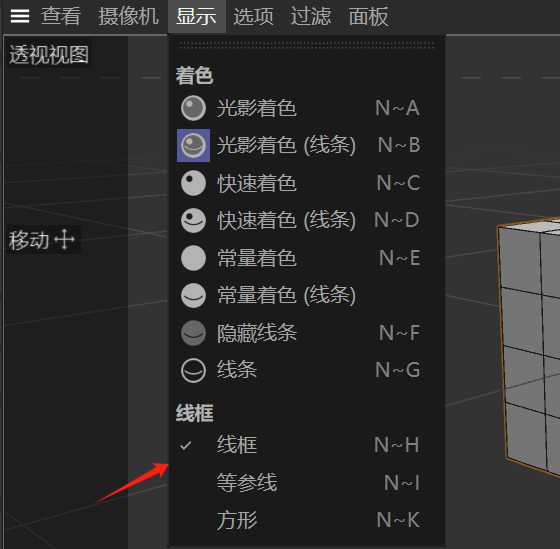

找到模型显示面板，打开它后出现了很多选项，我们首先要确保底下的选项是选择的线框，只有这样模型才会有线条的显示。

然后我们可以自由的选择上面选项中，后缀名带（线条）的选项，这里我用光影着色线条举例，如图所示。

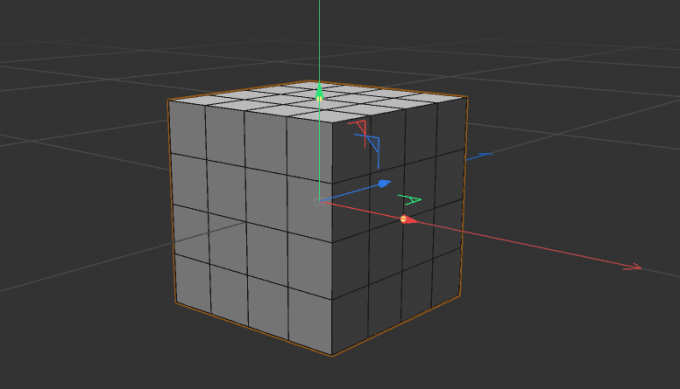

这个时候，模型就显示了它的线条分段，也就是它的布线。

二、C4D如何查看模型尺寸

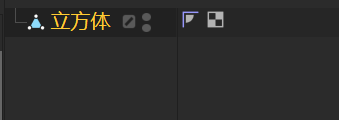

调整好模型的尺寸，能让模型组的比例更加贴合现实，这里点击模型图层，确保模型图层处于选中状态，如图所示。

我们再找到下面的图层参数面板，选择里面的对象。

这里的X、Y、Z就是正方体模型的三个方向的尺寸。

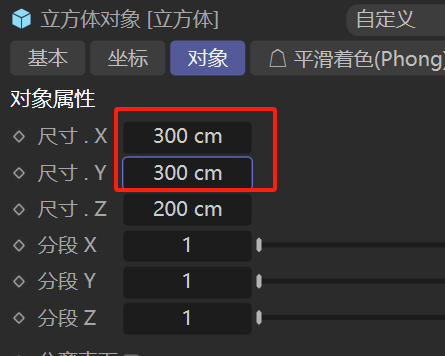

我们可以自由的调整模型的尺寸，这里我让X、Y两个方向的尺寸都变成300cm。

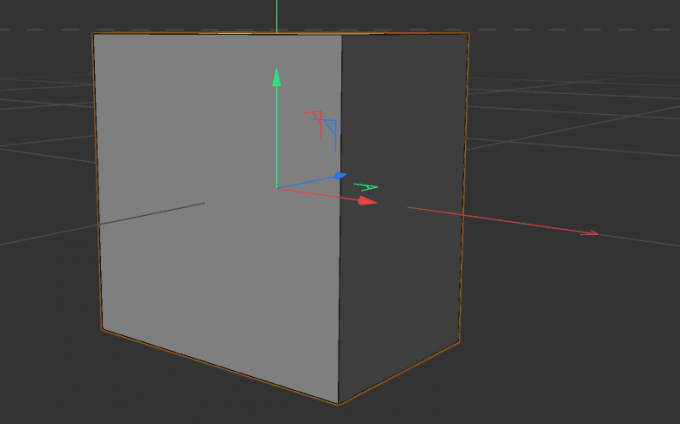

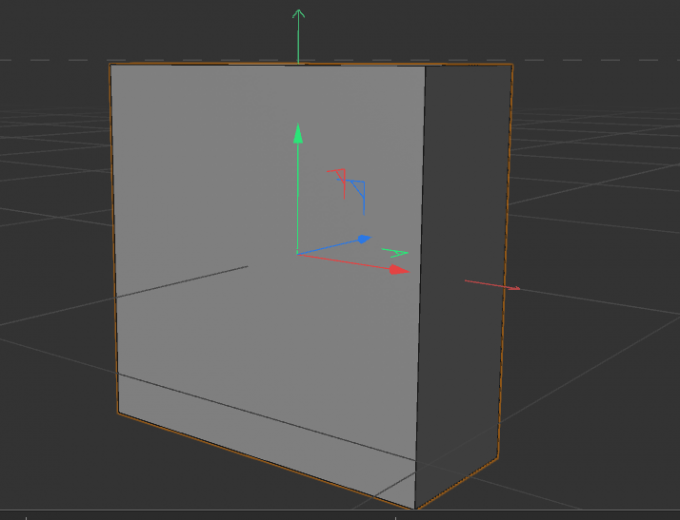

如图所示，模型就变成了长方体。

可如果模型已经进入的可编辑状态，那么这个方法就不适用了，那我们怎么查看模型的尺寸。

找到坐标轴面板，选择这里的缩放。

点击后，选择尺寸。

我们就可以看到模型的尺寸了，这里举个例子，我让X、Y方向的尺寸变成500。

这时，我们在模型面板查看，模型就已经完成了尺寸的变换。

以上就是关于C4D如何查看模型布线，C4D如何查看模型尺寸的全部内容。模型布线和模型尺寸都是创作流程里面非常重要的功能，能够直观地表达模型的视觉显示。通过本文的介绍，我们知道了C4D如何查看模型布线，C4D如何查看模型尺寸的方法。

作者：苏温
